概述：

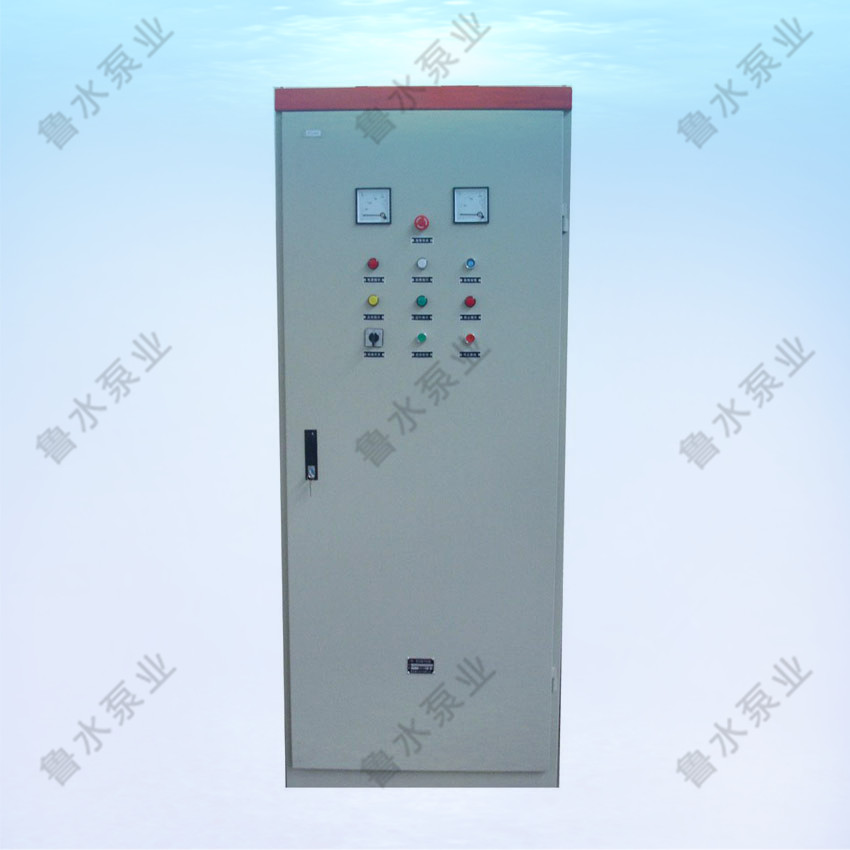

自耦降压启动控制柜具有过载、短路、缺相保护以及泵体漏水，电机超温及漏电等多种保护功能及齐全的状态显示，该控制柜采用自耦变压器降压启动方式，降低对电网的冲击，并具备单泵及多泵控制工作模式。广泛适用于生活给排水、工业控制用泵、污水排放等行业中。
技术性能：
环境温度：-25℃-+55℃
海拔高度：小于2000m，2000m以上需降低容量
工作环境：无导电尘埃，无腐蚀性气体，通风良好；
运行环境：
供电电源：市电、自备电网、柴油发电机组；三相交流380V,（-10%，+15%),50HZ
适用电机：一般鼠笼型异步电机
起动频率：可作频繁起动，建议每小时不超过20次
防护等级：IP41或IP20
环境条件：海拔不超过2000米（超过2000米应降容使用）、环境温度在-25℃--- +40℃之 间、相对湿度不超过95%，无露。振动小于0.5G。
技术参数：
控制电机功率：15-160KW；
控制电压：380V；
控制水泵台数：1-5台。
1、合上空气开关QF接通三相电源。   
2、按启动按钮SB2交流接触器KM1线圈通电吸合并自锁，其主触头闭合，将自耦变压器线圈接成星形，与此同时由于KM1辅助常开触点闭合，使得接触器KM2线圈通电吸合，KM2的主触头闭合由自耦变压器的低压低压抽头（例如65%）将三相电压的65%接入电动。   
3、KM1辅助常开触点闭合，使时间继电器KT线圈通电，并按已整定好的时间开始计时，当时间到达后，KT的延时常开触点闭合，使中间继电器KA线圈通电吸合并自锁。   
4、由于KA线圈通电，其常闭触点断开使KM1线圈断电，KM1常开触点全部释放，主触头断开，使自耦变压器线圈封星端打开；同时KM2线圈断电，其主触头断开，切断自耦变压器电源。KA的常闭触点闭合，通过KM1已经复位的常闭触点，使KM3线圈得电吸合，KM3主触头接通电动机在全压下运行
5、KM1的常开触点断开也使时间继电器KT线圈断电，其延时闭合触点释放，也保证了在电动机启动任务完成后，使时间继电器KT可处于断电状态。   
6、欲停车时，可按SB1则控制回路全部断电，电动机切除电源而停转。   
7、电动机的过载保护由热继电器FR完成。
