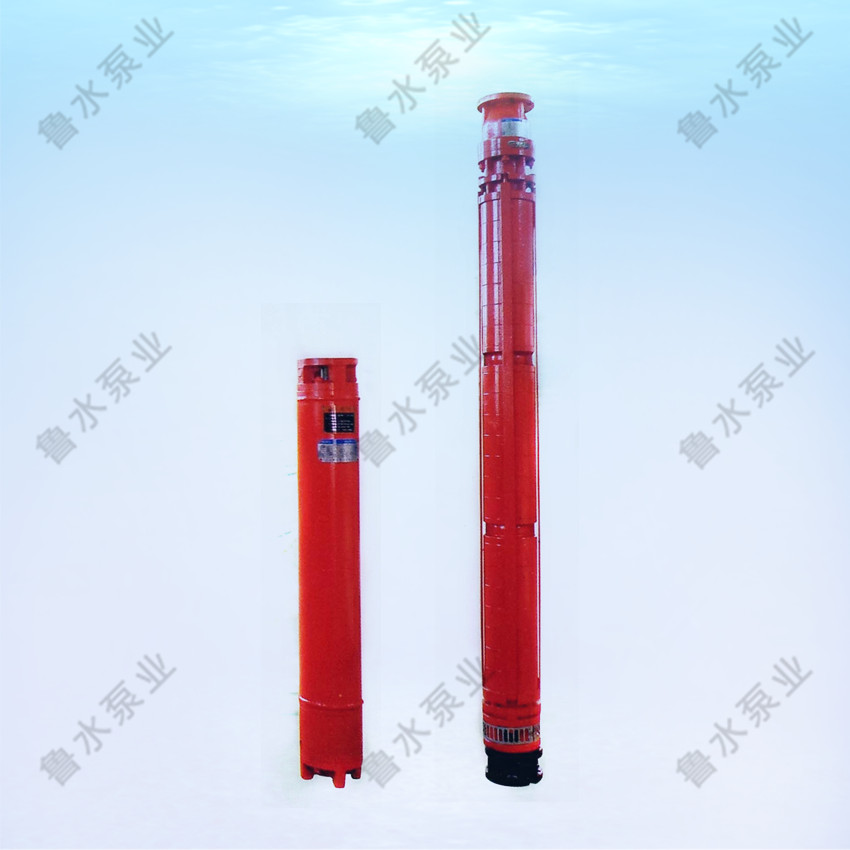

150QJ井用潜水电泵
150QJ井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
产品概述
150QJ井用潜水电泵概述
150QJ井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
1、150QJ井用潜水电泵为离心式或混流式；采用水润滑轴承；与电机的联接采用联轴器刚性联接。泵叶轮在电机带动下旋转产生离心力，使液体能量增加经泵壳的导流作用进行提水。在水泵上端设有逆止阀体，防止电泵停机时，因扬水管中倒流的水损坏工作部件。阀上有泄水孔，可将管路中的水缓缓放掉，防止冬天冻裂管路。 (注：低扬程潜水泵不设逆止阀体)
2、150QJ井用潜水电泵电机为密闭充水湿式结构。电机定子绕组采用耐水的聚乙烯绝缘，尼龙护套多层结构的电磁线。导轴承及推力轴承均采用水润滑材质。电机内部充满清水，用以冷却电机和润滑轴承。电机底部装有调压膜，用以调整由电机温升引起的机体内清水的胀缩压差。电机的上端轴上装有防砂机构，用来阻止水中泥砂进入深井潜水泵机体内部。
3、管路部分：用以联接多级泵使其吊装在机井中，将水输送到地面上去。主要由短输水管、输水管、弯管、夹板等部电泵的安装件组成。短输出管是输水管路与多级泵的连接过渡部件。弯管安装在井口处，以改变水流的传送方向。夹板是在化工泵的安装过程中吊装和固定输出管路。
150QJ井用潜水电泵产品特点
1、电机、水泵一体，潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
150QJ井用潜水电泵使用条件
150QJ井用潜水电泵可在下列条件下连续运行使用：
1．深井泵电源要求：
(1)离心泵额定频率为50赫兹，电机端额定电压应保证为380+5％伏的三相交流电源(若用户电压为660伏时需特殊定货)。
(2)变压器负载功率不应超过其容量的75％。
(3)变压器距井较远时，应考虑输电线线压降，对功率大于45KW的电机，要求变压器到井口距离不超过20米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。
2．水质要求：
(1)一般无腐蚀性清水。
(2)水中含砂量不大于0.01％(质量比)。
(3)酸碱度PH值在6．5-8．5范围内。
(4)水中氯离子含量不大于400毫克／升。
(5)硫化氢含量不大于1．5毫克／升。
(6)水温不高于20℃。
3．井筒要求：
正直、光滑、不得有凸起或井管错位现象，井内径不小于相应的机座号。
150QJ井用潜水电泵是电机与水泵直联一体潜入水中工作的提水机具，它适用于从深井提取地下水、也可用于河流、水库、水渠等提水工程：主要用于农田灌溉及高原山区的人畜用水，亦可供城市、工厂、铁路、矿山、工地供排水使用。
1、150QJ井用潜水电泵为离心式或混流式；采用水润滑轴承；与电机的联接采用联轴器刚性联接。泵叶轮在电机带动下旋转产生离心力，使液体能量增加经泵壳的导流作用进行提水。在水泵上端设有逆止阀体，防止电泵停机时，因扬水管中倒流的水损坏工作部件。阀上有泄水孔，可将管路中的水缓缓放掉，防止冬天冻裂管路。 (注：低扬程潜水泵不设逆止阀体)
2、150QJ井用潜水电泵电机为密闭充水湿式结构。电机定子绕组采用耐水的聚乙烯绝缘，尼龙护套多层结构的电磁线。导轴承及推力轴承均采用水润滑材质。电机内部充满清水，用以冷却电机和润滑轴承。电机底部装有调压膜，用以调整由电机温升引起的机体内清水的胀缩压差。电机的上端轴上装有防砂机构，用来阻止水中泥砂进入深井潜水泵机体内部。
3、管路部分：用以联接多级泵使其吊装在机井中，将水输送到地面上去。主要由短输水管、输水管、弯管、夹板等部电泵的安装件组成。短输出管是输水管路与多级泵的连接过渡部件。弯管安装在井口处，以改变水流的传送方向。夹板是在化工泵的安装过程中吊装和固定输出管路。
150QJ井用潜水电泵产品特点
1、电机、水泵一体，潜入水中运行，安全可靠。
2、对井管、扬水管无特殊要求(即：钢管井、灰管井、土井等均可使用；在压力许可下、钢管、胶管、塑料管等均可作扬水管使用)。
3、安装、使用、维护方便简单，占地面积小、不需建造泵房。
4、结构简单、节省原材料。
潜水电泵使用的条件是否合适，管理得当与使用寿命有直接的关系。
150QJ井用潜水电泵使用条件
150QJ井用潜水电泵可在下列条件下连续运行使用：
1．深井泵电源要求：
(1)离心泵额定频率为50赫兹，电机端额定电压应保证为380+5％伏的三相交流电源(若用户电压为660伏时需特殊定货)。
(2)变压器负载功率不应超过其容量的75％。
(3)变压器距井较远时，应考虑输电线线压降，对功率大于45KW的电机，要求变压器到井口距离不超过20米，大于20米时，要求输电线规格比配电缆规格大两个等级，并考虑线压降。
2．水质要求：
(1)一般无腐蚀性清水。
(2)水中含砂量不大于0.01％(质量比)。
(3)酸碱度PH值在6．5-8．5范围内。
(4)水中氯离子含量不大于400毫克／升。
(5)硫化氢含量不大于1．5毫克／升。
(6)水温不高于20℃。
3．井筒要求：
正直、光滑、不得有凸起或井管错位现象，井内径不小于相应的机座号。

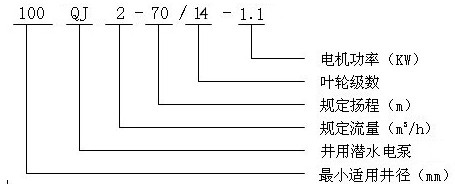

150QJ井用潜水电泵型号定义
150QJ井用潜水电泵结构说明
| 编号 | 零件名称 |
|
| 1 | 进水节 | |
| 2 | 联轴器 | |
| 3 | 键 | |
| 4 | 吸入段 | |
| 5 | 泵壳 | |
| 6 | 导叶 | |
| 7 | 中轴承体 | |
| 8 | 叶轮 | |
| 9 | 联接段 | |
| 10 | 泵轴 | |
| 11 | 长轴套 | |
| 12 | 扁拉筋 | |
| 13 | 轴头螺母 | |
| 14 | 上轴承体 | |
| 15 |
逆止阀体 |
| 编号 | 零件名称 |
|
| 1 | 联轴器 | |
| 2 | 键 | |
| 3 | 进水节 | |
| 4 | 导流壳 | |
| 5 | 泵轴 | |
| 6 | 叶轮 | |
| 7 | 锥形套 | |
| 8 | 逆止阀体 |
150QJ井用潜水电泵安装方式
150QJ井用潜水电泵性能参数
